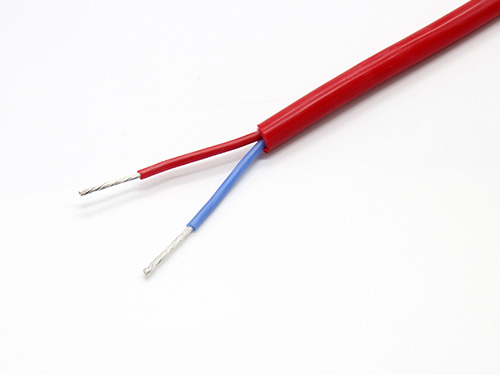

YGZ
執行標準：Q/321281KLA01-2012
產品特性：
1、額定電壓：300/500v
2、工作溫度：-60℃~200℃

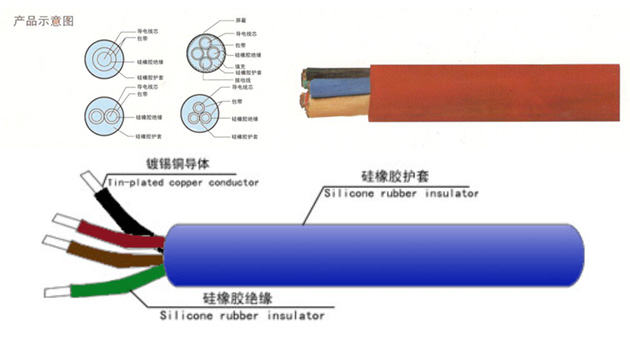

3、導體：絞合鍍銀銅線
4、絕緣：硅橡膠
5、護套：硅橡膠
6、顏色；紅/黃/蘭/白/黑/黃綠/棕/綠等
產品用途：可長期在潮濕的壞境中使用，電性能及防水、防霉性能優越。彎曲性能優良，最小彎曲半徑為電纜外徑16倍，可移動使用，適用于交流額定電壓300/500v及以下各種移動式電機、鋼鐵、航空、電廠、石化等高溫壞境中使用。
交貨要求：按雙方合同協議商議，允許不小于10米的短段交貨，其數量應不超過交貨總長度的10%。
產品特點：
1.產品長期工作溫度-60℃~200℃
2.多芯電纜成品電壓試驗應經受交流50HZ，實驗電壓2000V5min試驗
3.在長期潮濕環境中使用，電性能及防水、防霉性能優越
4.彎曲性能優良，最小彎曲半徑為電纜外徑16倍，柔軟性能，可移動使用。
產品參數：
|
芯數×截面（mm2） |
導體結構 |
絕緣厚度 |
絕緣外徑 |
護套厚度 |
平均外徑 |
20℃時導體直流電阻（Ω/km） |
|
2×0.2 |
7/0.20 |
0.40 |
1.40 |
0.90 |
4.60 |
94 |
|
3×0.2 |
7/0.20 |
0.40 |
1.40 |
0.90 |
4.80 |
94 |
|
4×0.2 |
7/0.20 |
0.40 |
1.40 |
0.90 |
5.20 |
94 |
|
5×0.2 |
7/0.20 |
0.40 |
1.40 |
1.0 |
5.80 |
94 |
|
2×0.3 |
16/0.15 |
0.40 |
1.50 |
0.90 |
4.80 |
71.2 |
|
3×0.3 |
16/0.15 |
0.40 |
1.50 |
0.90 |
5.0 |
71.2 |
|
4×0.3 |
16/0.15 |
0.40 |
1.50 |
1.0 |
5.60 |
71.2 |
|
5×0.3 |
16/0.15 |
0.40 |
1.50 |
1.20 |
6.40 |
71.2 |
|
2×0.5 |
28/0.15 |
0.50 |
2.0 |
1.0 |
6.0 |
40.1 |
|
3×0.5 |
28/0.15 |
0.50 |
2.0 |
1.20 |
6.80 |
40.1 |
|
4×0.5 |
28/0.15 |
0.50 |
2.0 |
1.20 |
7.20 |
40.1 |
|
5×0.5 |
28/0.15 |
0.50 |
2.0 |
1.20 |
7.80 |
40.1 |
|
6×0.5 |
28/0.15 |
0.50 |
2.0 |
1.30 |
8.60 |
40.1 |
|
7×0.5 |
28/0.15 |
0.50 |
2.0 |
1.30 |
8.60 |
40.1 |
|
2×0.75 |
24/0.20 |
0.60 |
2.40 |
1.20 |
7.20 |
26.7 |
|
3×0.75 |
24/0.20 |
0.60 |
2.40 |
1.20 |
7.60 |
26.7 |
|
4×0.75 |
24/0.20 |
0.60 |
2.40 |
1.30 |
8.50 |
26.7 |
|
5×0.75 |
24/0.20 |
0.60 |
2.40 |
1.50 |
9.50 |
26.7 |
|
6×0.75 |
24/0.20 |
0.60 |
2.40 |
1.60 |
10.40 |
26.7 |
|
7×0.75 |
24/0.20 |
0.60 |
2.40 |
1.60 |
10.40 |
26.7 |
|
10×0.75 |
24/0.20 |
0.60 |
2.40 |
1.70 |
12.60 |
26.7 |
|
12×0.75 |
24/0.20 |
0.60 |
2.40 |
1.80 |
13.60 |
26.7 |
|
14×0.75 |
24/0.20 |
0.60 |
2.40 |
1.80 |
14.20 |
26.7 |
|
19×0.75 |
24/0.20 |
0.60 |
2.40 |
1.80 |
15.60 |
26.7 |
|
2×1 |
32/0.20 |
0.60 |
2.60 |
1.20 |
7.60 |
20.0 |
|
3×1 |
32/0.20 |
0.60 |
2.60 |
1.20 |
7.80 |
20.0 |
|
4×1 |
32/0.20 |
0.60 |
2.60 |
1.30 |
8.80 |
20.0 |
|
5×1 |
32/0.20 |
0.60 |
2.60 |
1.50 |
10.0 |
20.0 |
|
6×1 |
32/0.20 |
0.60 |
2.60 |
1.60 |
11.0 |
20.0 |
|
7×1 |
32/0.20 |
0.60 |
2.60 |
1.80 |
11.60 |
20.0 |
|
10×1 |
32/0.20 |
0.60 |
2.60 |
1.80 |
13.40 |
20.0 |
|
12×1 |
32/0.20 |
0.60 |
2.60 |
1.80 |
14.50 |
20.0 |
|
14×1 |
32/0.20 |
0.60 |
2.60 |
1.80 |
15.20 |
20.0 |
|
19×1 |
32/0.20 |
0.60 |
2.60 |
1.80 |
16.60 |
20.0 |
|
2×1.5 |
48/0.20 |
0.60 |
2.80 |
1.30 |
8.50 |
13.7 |
|
3×1.5 |
48/0.20 |
0.60 |
2.80 |
1.30 |
8.50 |
13.7 |
|
4×1.5 |
48/0.20 |
0.60 |
2.80 |
1.40 |
9.50 |
13.7 |
|
5×1.5 |
48/0.20 |
0.60 |
2.80 |
1.50 |
10.60 |
13.7 |
|
6×1.5 |
48/0.20 |
0.60 |
2.80 |
1.80 |
12.0 |
13.7 |
|
7×1.5 |
48/0.20 |
0.60 |
2.80 |
1.80 |
12.0 |
13.7 |
|
10×1.5 |
48/0.20 |
0.60 |
2.80 |
1.80 |
14.20 |
13.7 |
|
12×1.5 |
48/0.20 |
0.60 |
2.80 |
1.80 |
15.20 |
13.7 |
|
14×1.5 |
48/0.20 |
0.60 |
2.80 |
1.80 |
16.0 |
13.7 |
|
19×1.5 |
48/0.20 |
0.60 |
2.80 |
2.0 |
18.0 |
13.7 |
|
20×1.5 |
48/0.20 |
0.60 |
2.80 |
2.0 |
18.50 |
13.7 |
|
24×1.5 |
48/0.20 |
0.60 |
2.80 |
2.0 |
21.20 |
13.7 |
|
37×1.5 |
48/0.20 |
0.60 |
2.80 |
2.40 |
24.50 |
13.7 |
|
2×2.5 |
49/0.25 |
0.70 |
3.50 |
1.50 |
10.0 |
8.21 |
|
3×2.5 |
49/0.25 |
0.70 |
3.50 |
1.50 |
10.50 |
8.21 |
|
4×2.5 |
49/0.25 |
0.70 |
3.50 |
1.70 |
12.0 |
8.21 |
|
5×2.5 |
49/0.25 |
0.70 |
3.50 |
1.80 |
13.20 |
8.21 |
|
6×2.5 |
49/0.25 |
0.70 |
3.50 |
1.80 |
14.20 |
8.21 |
|
7×2.5 |
49/0.25 |
0.70 |
3.50 |
1.80 |
14.20 |
8.21 |
|
10×2.5 |
49/0.25 |
0.70 |
3.50 |
1.80 |
16.80 |
8.21 |
|
12×2.5 |
49/0.25 |
0.70 |
3.50 |
1.80 |
18.20 |
8.21 |
|
14×2.5 |
49/0.25 |
0.70 |
3.50 |
2.0 |
19.50 |
8.21 |
|
19×2.5 |
049/0.25 |
0.70 |
3.50 |
2.20 |
22.0 |
8.21 |
|
24×2.5 |
49/0.25 |
0.70 |
3.50 |
2.40 |
26.40 |
8.21 |
|
37×2.5 |
49/0.25 |
0.70 |
3.50 |
2.50 |
29.50 |
8.21 |
