UL1672
|

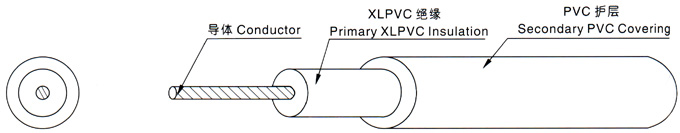

■ 構造 CONSTITUTION： |
|
|
|
● |
額定電壓：300V， 額定溫度：105℃ |
|
● |
導體使用單根或絞線30-16AWG裸銅或鍍錫絲 |
|
● |
PVC絕緣 |
|
·● |
護層厚度0.127至1.016mm |
|
● |
可通過UL VW-1及CSA FT1垂直耐燃試驗 |
|
● |
使用標準厚度、易剝、易裁 |
|
● |
具有抗酸堿、耐油、防潮、防霉環保等特性 |
適用于電子、電器設備內部連線。
|
UL 1672 105℃ 300V |
|||||||||||
|
導體類型 |
導體 |
絕緣 |
最大導體電阻 |
最小絕緣 |
耐電壓 |
標 準 |
|||||
|
線規Spec |
線數/線徑 |
直徑 |
絕緣厚度 |
標稱外徑 |
護層厚度Secondary |
標稱 |
|||||
|
AWG |
No./mm |
mm |
mm |
mm |
mm |
mm |
Ω/km |
MΩ.Km |
V |
Ft(M) |
|
|
絞合導體 |
30 |
7/0.10 |
0.30 |
0.48 |
1.26 |
0.48 |
2.22 |
354.24 |
20 |
1500 |
2000(610) |
|
28 |
7/0.127 |
0.38 |
0.48 |
1.34 |
0.48 |
2.30 |
223.75 |
||||
|
26 |
7/0.16 |
0.48 |
0.48 |
1.44 |
0.48 |
2.40 |
139.73 |
||||
|
24 |
11/0.16 |
0.61 |
0.48 |
1.57 |
0.48 |
2.53 |
93.3 |
||||
|
22 |
17/0.16 |
0.76 |
0.48 |
1.68 |
0.48 |
2.60 |
55.0 |
||||
|
20 |
26/0.16 |
0.94 |
0.48 |
1.90 |
0.48 |
2.80 |
34.6 |
||||
|
18 |
41/0.16 |
1.18 |
0.48 |
1.96 |
0.48 |
2.92 |
21.8 |
||||
|
16 |
26/0.254 |
1.49 |
0.48 |
2.45 |
0.48 |
3.41 |
13.7 |
1000(305) |
|||
|
單根導體 |
28 |
1/0.32 |
0.32 |
0.48 |
1.28 |
0.48 |
2.24 |
227.39 |
1500 |
2000(610) |
|
|
26 |
1/0.404 |
0.404 |
0.48 |
1.37 |
0.48 |
2.33 |
142.79 |
||||
|
24 |
1/0.511 |
0.511 |
0.48 |
1.47 |
0.48 |
2.43 |
89.39 |
||||
|
22 |
1/0.643 |
0.643 |
0.48 |
1.61 |
0.48 |
2.57 |
54.3 |
||||
|
20 |
1/0.813 |
0.813 |
0.48 |
1.78 |
0.48 |
2.74 |
33.9 |
||||
|
18 |
1/1.024 |
1.024 |
0.48 |
1.99 |
0.48 |
2.95 |
21.4 |
||||
|
16 |
1/1.29 |
1.29 |
0.48 |
2.25 |
0.48 |
3.21 |
13.5 |
1000(305) |
|||
|
注：可選擇PVC絕緣 Note:Optional,PVC insulation |
|||||||||||
